A Telinha do Meu Teclado Novo Era Inútil no Linux. Até Eu Decifrar o Protocolo Dela

Meu teclado novo chegou hoje. Um Attack Shark X85 Pro — 75%, hot-swap, knob de alumínio e uma telinha TFT minúscula no canto. Tirei da caixa, pluguei, gostei. Switch bom, layout compacto, exatamente o que eu queria.

A primeira briga foi com o idioma. Teclado novo sempre chega com o layout brigando com o do sistema — acento no lugar errado, tecla que não responde o que está impressa. Sentei, acertei o idioma, mapeei os atalhos de multimídia (volume e play/pause direto pelas teclas de função) e o print screen. Em meia hora estava tudo redondo.

Tudo, menos uma coisa. Aquela telinha no canto, mostrando hora, bateria e modo de conexão, ficava ali me encarando. E eu encarando de volta, com a pergunta inevitável de quem gosta de mexer: o que dá pra fazer aqui?

A resposta, de cara, no Linux, foi decepcionante: nada. Atalho de tecla eu configurei. Idioma eu acertei. Print eu mapeei. Mas a telinha era território fechado — nenhuma configuração do sistema chega nela. E eu não ia me conformar com isso.

Eu só queria mexer naquela tela. Foi o suficiente pra desenrolar a história toda.

O App Que Não Existe pro Linux

A telinha do X85 Pro é controlada por um “driver web” da Attack Shark. Você abre o site, ele detecta o teclado e você configura. Bonito. Só que ao abrir no meu Ubuntu, apareceu um popup pedindo pra baixar um arquivo auxiliar — o iot_manager_rs — com botões só pra Windows e Mac. O do Mac estava até desabilitado.

Sem esse helper, a página fica eternamente “Procurando dispositivos…”. E o problema mais óbvio estava bem na minha cara: a hora na telinha estava errada, vários minutos adiantada. O relógio tem um clock interno próprio que não puxa a hora do sistema, e a única forma oficial de sincronizar é rodar o tal app — que não roda no Linux.

A saída fácil seria plugar num Windows qualquer, acertar uma vez e voltar. A configuração fica salva na memória do teclado. Cinco minutos de trabalho.

Mas eu sou teimoso, e a frase “não tem suporte pro Linux” sempre me soou mais como desafio do que como resposta. Decidi descobrir como aquela telinha conversava — e, já que ia mexer, fazer direito e abrir pra comunidade.

Spoiler: terminou o dia com um driver open source publicado no GitHub, fazendo a telinha receber a hora certa e imagens pela linha de comando. No Linux puro, sem Windows nenhum.

Primeiro: Achar o Teclado

Engenharia reversa de hardware USB começa sempre no mesmo lugar — descobrir o que o sistema enxerga.

$ lsusb | grep -i keyboard
Bus 001 Device 005: ID 3151:5002 Gaming Keyboard

Fabricante 3151, produto 5002. O 3151 é a Yichip, fabricante do chip — o mesmo vendor aparece em outros teclados Attack Shark com tela, e isso ia ser importante depois.

Um teclado USB expõe várias interfaces HID. Uma é o teclado em si (as teclas), outra são as teclas de mídia, e em algum lugar tem o canal “vendor” — o privado, por onde o fabricante manda comandos proprietários pra telinha. Pra achar qual era, olhei os report descriptors de cada /dev/hidraw:

06 ff ff   Usage Page (Vendor 0xFFFF)
09 02      Usage (0x02)
a1 01      Collection (Application)
95 40        Report Count (64)
75 08        Report Size (8)
b1 02        Feature (Data,Var,Abs)
c0         End Collection

Esse era o canal. Usage page 0xFFFF (vendor-defined), comunicação via Feature reports de 64 bytes. Era por ali que a telinha recebia ordens. No meu sistema caiu em /dev/hidraw4.

Pra acessar sem ser root, uma regra udev:

SUBSYSTEM=="hidraw", ATTRS{idVendor}=="3151", ATTRS{idProduct}=="5002", MODE="0666"

Um detalhe que me fez perder uns minutos: a regra só vale depois de reconectar o cabo. O udev só reavalia no próximo evento de “add”. Recarregar as regras não basta.

Com isso, consegui abrir o canal e ler um feature report. Voltou um buffer de 64 bytes zerados — sem erro. O canal estava aberto e respondendo. Esse era o maior risco técnico, e tinha passado.

A Hora Certa, de Primeira

Aqui entrou a parte de não reinventar a roda. Existe um projeto chamado AttackManatee, que fez a engenharia reversa da telinha de um teclado Attack Shark parente, o K86 — mesmo vendor 3151, mesmo esquema de feature reports de 64 bytes. Eles já tinham documentado o protocolo.

O formato do frame é simples:

[opcode][reservado...][checksum][payload][zero-pad até 64 bytes]

E o checksum é (0xFF - (soma dos 7 primeiros bytes do header)) & 0xFF.

O comando de relógio é o opcode 0x28:

28 00 00 00 00 00 00 D7 <ano_hi> <ano_lo> <mês> <dia> <hora> <min> <seg>

O ano é um inteiro de 16 bits big-endian, o resto é binário puro. O D7 é o checksum fixo desse header (0xFF - 0x28).

Como o meu X85 Pro era do mesmo vendor e usava o mesmo canal, a aposta era que o protocolo fosse igual. Montei o pacote com a hora atual, mandei pelo canal vendor e olhei pra telinha.

Funcionou. De primeira. A hora pulou pra certa. Uma tacada.

Foi o momento mais satisfatório do dia, e também o que enganou — me fez achar que o resto seria igual de tranquilo.

O GIF Não Foi Tão Educado

Resolvida a hora, bateu a vontade de ir além: mandar imagem pra telinha. O AttackManatee também tinha mapeado isso — opcode 0xA5 pra iniciar o envio, 0x25 pra cada pedaço de pixel, frames quebrados em chunks de 56 bytes, 1158 chunks pra preencher uma tela inteira. Pixels em RGB565 big-endian, organizados em ordem column-major.

Montei a primeira imagem de teste — um círculo simples — mandei, e olhei pra tela esperando o círculo.

Veio um pedaço de círculo deslocado, com outro começando a aparecer acima. Tinha alguma coisa errada na geometria.

E aqui está a pegadinha que custou a maior parte da tarde: o K86 e o X85 Pro têm telas de tamanhos diferentes. O AttackManatee documentou o K86 como 240x135. O meu é uma telinha de 0.85 polegada, e a resolução exata não estava documentada em lugar nenhum. Procurei manual, review, ficha técnica. Nada. Ninguém publicou os pixels daquela tela.

Não tinha como capturar o app oficial fazendo o trabalho certo — ele não roda no Linux, lembra. Então sobrou o método mais artesanal possível: descobrir a resolução na tentativa e erro, lendo a distorção na tela.

Calibrando uma Tela no Olho

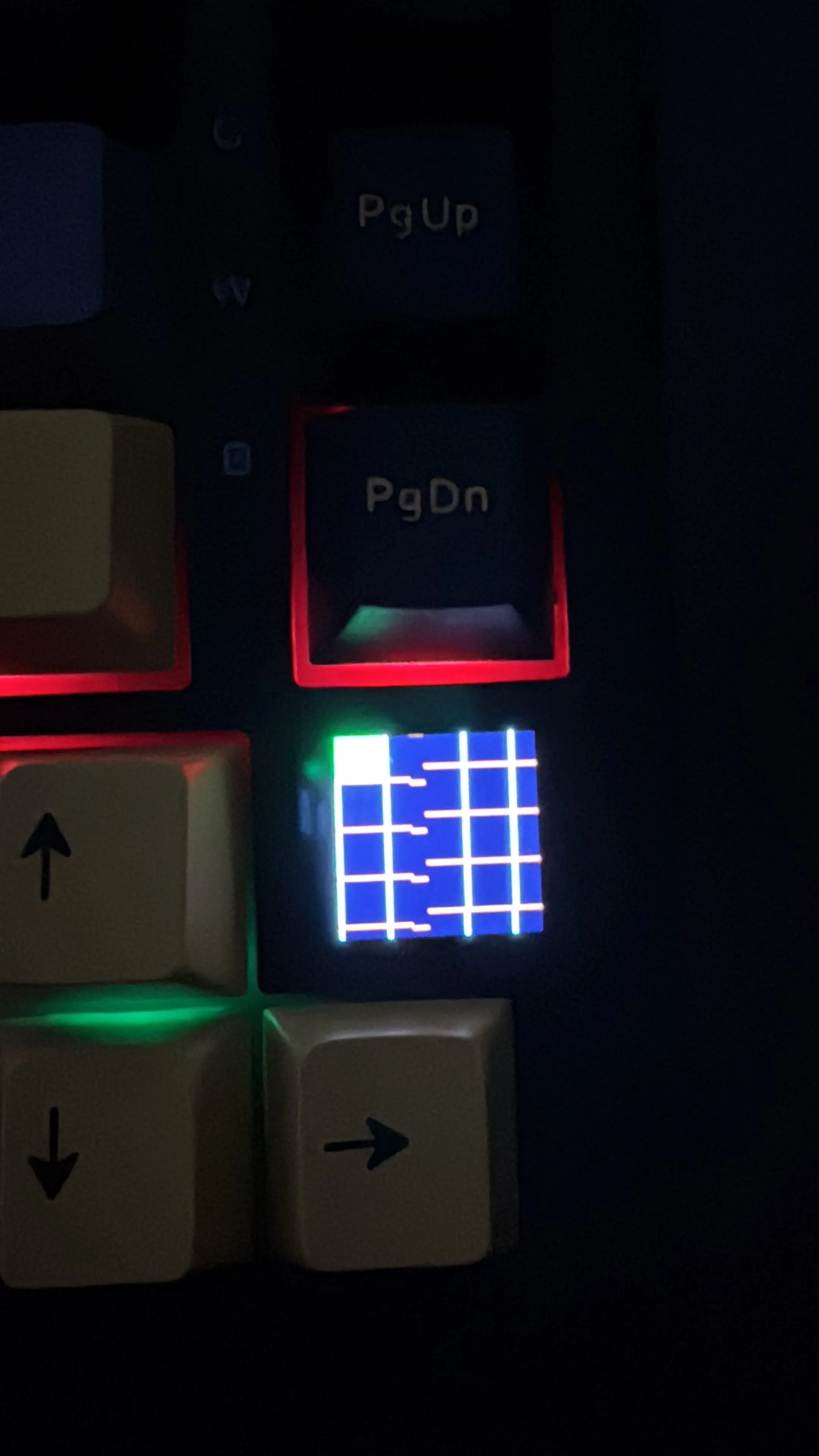

A lógica é a seguinte. Se você manda uma imagem column-major com a altura errada, a imagem “enrola” verticalmente e vira uma escada. Quanto mais errada a altura, mais degraus. Dá pra usar a distorção como régua.

Comecei com um palpite. O buffer tinha 32.400 pixels. A raiz quadrada de 32.400 é exatamente 180 — se a tela fosse quadrada, 180x180. Mandei um padrão metade branco em cima, metade preto embaixo. Veio uma escada. Variei a altura de 1 em 1 pixel num “quente ou frio”: 181 piorou, 179 deixou a divisa quase reta.

Pra confirmar, troquei pra uma grade — linha vertical que continua reta diz que as colunas batem, horizontal que inclina denuncia a altura. Com 179 as horizontais ficaram retas, e ajustando a largura a grade fechou quadradinha. Mandei uma seta vermelha de teste: apareceu em pé, centralizada. Pronto, pensei. 180x179. Anotei na tabela, atualizei o código, publiquei no GitHub.

Estava errado. E o jeito como descobri é a melhor parte da história.

A grade mentiu

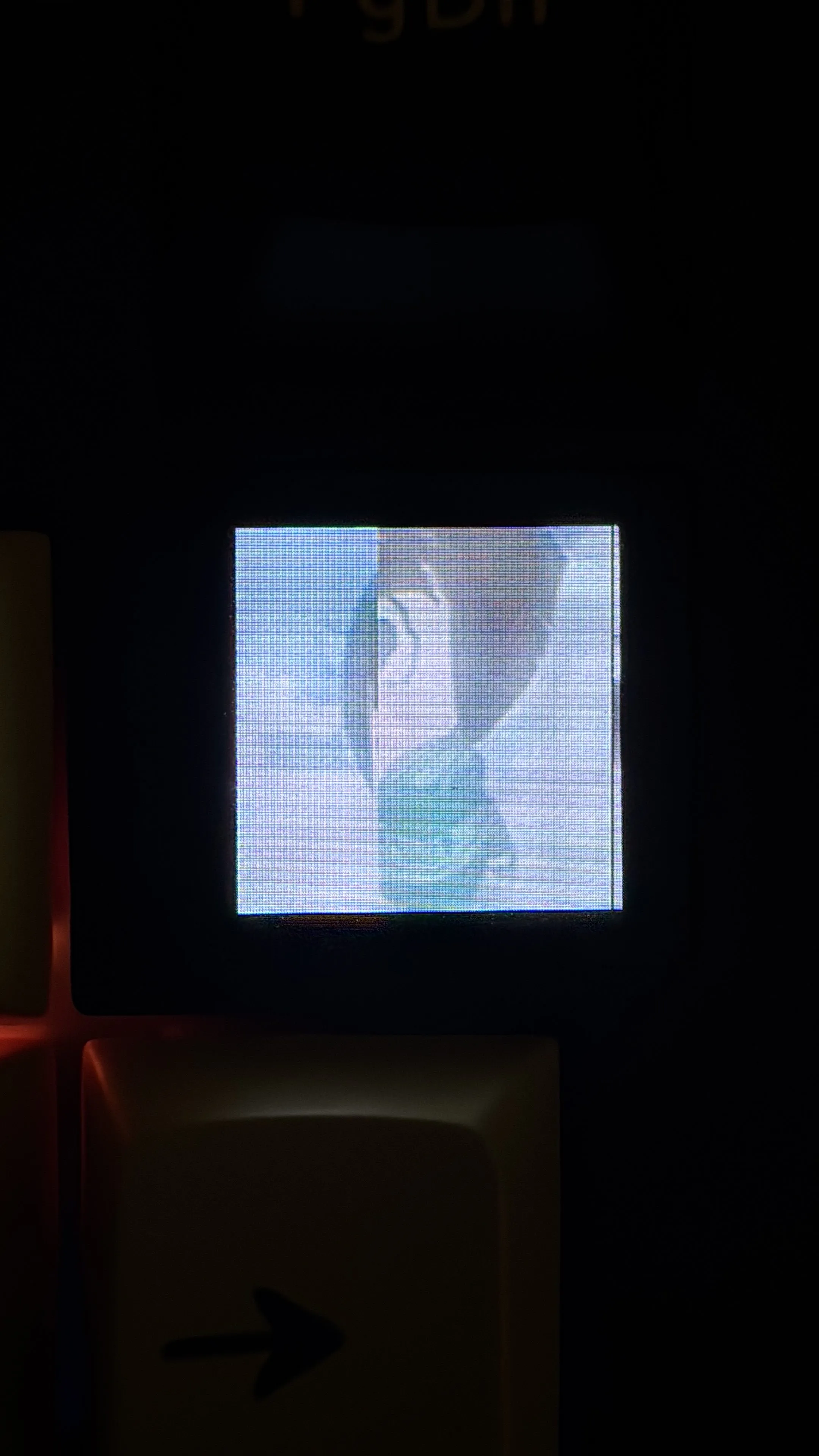

Por diversão, mandei uma imagem de verdade pra tela — um Rock Lee chibi, de Naruto. E lá estava: uma emenda no meio da imagem, a metade esquerda deslocada da direita. Uma falha gritante que a grade tinha jurado não existir.

O motivo é sutil, e me pegou feio: padrão periódico esconde deslocamento periódico. Uma grade com linha a cada 30 pixels parece perfeita mesmo se a imagem inteira escorregar 30 pixels — o erro “encaixa” na repetição. Eu tinha calibrado com a régua errada. Só uma imagem assimétrica, um rosto onde cada pixel importa, podia revelar a verdade.

Com o Rock Lee como juiz, refiz tudo. O deslocamento era um wrap horizontal: eu mandava colunas demais, as que sobravam davam a volta e sobrescreviam a esquerda. Fui reduzindo a largura até a emenda sumir — parou em 138 colunas, não 180.

E ainda tinha um segundo andar. Com a largura certa, mandei um smiley redondo. Veio só a boca, a metade de baixo — o topo cortado. Mesma armadilha, outro eixo: a grade tinha escondido também que a tela não mostra todas as linhas que recebe. O framebuffer tem 180 linhas, mas só as 126 de cima aparecem no painel; o resto é buffer fora da tela (exatamente como o K86, que tinha colunas escondidas). O Rock Lee, que preenchia tudo, mascarou o corte. O smiley redondo entregou.

A geometria real da telinha do X85 Pro, depois de tudo:

	X85 Pro	K86
Framebuffer (colunas × linhas)	138 × 180	240 × 135
Área visível	138 × 126	135 × 135
Pixel	RGB565 big-endian	RGB565 big-endian
Ordem	column-major	column-major

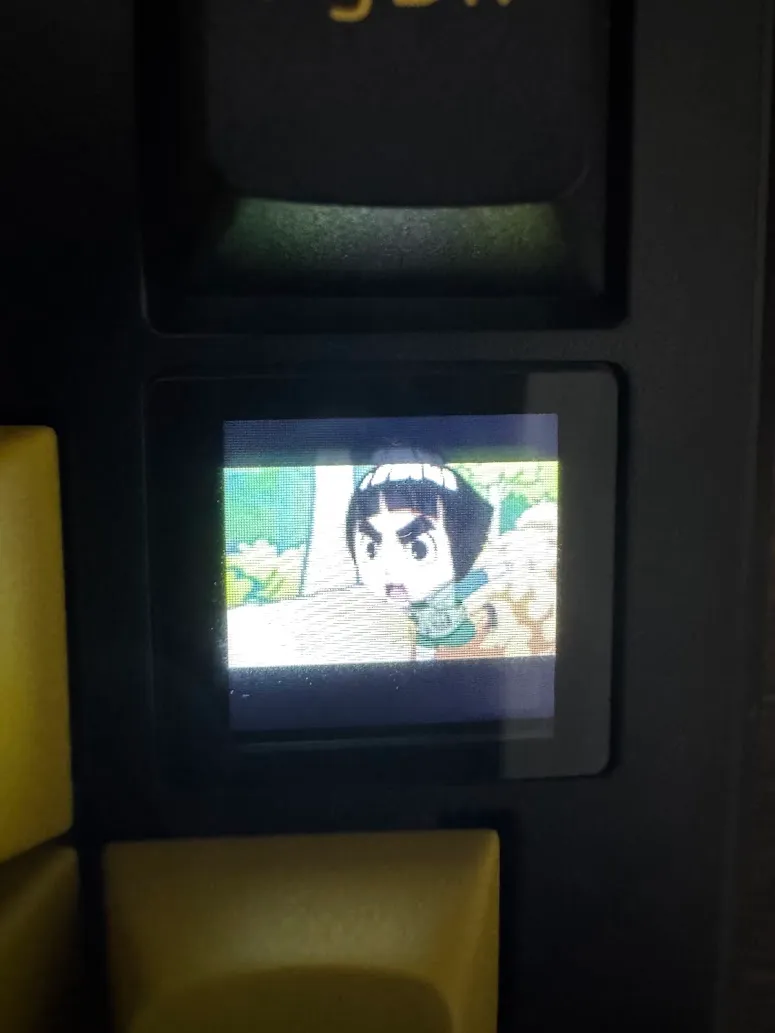

Nada disso está documentado em lugar nenhum. Descobri no olho, foto por foto — incluindo o cume falso no meio do caminho. Com a geometria certa, o smiley veio redondo e inteiro, e o Rock Lee, completo. Imagem na telinha, no Linux.

Tentei animação também — GIF de vários frames. Funciona, mas o firmware limpa a tela pra branco entre cada quadro, então pisca. Imagem estática fica impecável; animação fica nervosa. Fica pro próximo capítulo descobrir se o app oficial tem um truque pra isso.

Transformando o Hack num Projeto de Verdade

Ter um script que funciona na minha máquina é uma coisa. Publicar pra comunidade é outra. Se eu ia colocar meu nome num repositório público, ia ser decente.

O código virou um pacote Python com uma CLI, xshark, usando hidapi pra falar com o dispositivo e Pillow pra processar as imagens. Três comandos:

xshark probe              # lista o dispositivo e o canal da tela
xshark set-time           # sincroniza o relógio com o do sistema
xshark set-gif a.png      # manda imagem (ou GIF) pra tela, com --fit opcional
xshark playlist ~/telinha # rotaciona as imagens de uma pasta

Pra não precisar rodar de novo a cada boot, um timer do systemd sincroniza a hora sozinho.

E aí veio a parte que separa “script que funciona” de “projeto que alguém confia em rodar”:

Testes. Os comandos que tocam o hardware foram validados ao vivo, mas a lógica de montar pacote e codificar pixel é função pura — então escrevi uma suíte de testes que confere os checksums, o vetor de exemplo do set-time, o layout dos pacotes de imagem e a conversão RGB565. Roda sem teclado nenhum plugado.
CI. Um workflow que roda lint e testes a cada push, em duas versões do Python.
Segurança. A superfície é baixa — sem rede, sem subprocess, sem eval, sem desserialização. O único ponto de atenção é a regra udev 0666, que libera o dispositivo pra qualquer usuário local. Deixei documentada a variante mais restrita (0660 com grupo plugdev) pra quem está num ambiente multiusuário.
Documentação. Um PROTOCOL.md com tudo que descobri, um CONTRIBUTING.md, um template de issue pra galera reportar outros modelos compatíveis e um ROADMAP.md com o que falta.

Licença MIT, crédito explícito ao AttackManatee, que foi a base de tudo.

O Que Fica

Essa foi a minha primeira contribuição open source. E o aprendizado mais forte não foi técnico — foi sobre a natureza da coisa.

Engenharia reversa parece magia quando você vê de fora. Por dentro, é o oposto de magia: é paciência metódica. Achar o canal certo. Ler um descriptor. Testar uma hipótese. Olhar o resultado. Ajustar um byte. Olhar de novo. A geometria 138x126 não saiu de uma sacada genial — saiu de umas vinte fotos seguidas comparando escadas, emendas e cortes até cada pixel cair no lugar.

Quatro coisas que levo daqui:

“Não tem suporte pro Linux” quase nunca quer dizer “é impossível”. Quer dizer “ninguém com o problema sentou pra resolver ainda”. O hardware fala um protocolo; protocolo se decifra.
Reaproveitar trabalho dos outros é metade da batalha. Sem o AttackManatee ter reversado o K86, eu levaria dias. Com a base deles, o relógio funcionou na primeira tentativa. A diferença foi só descobrir a geometria da minha tela específica.
A régua errada mente com confiança. Calibrei com uma grade e ela me deu uma resposta limpa, redondinha e errada — eu cheguei a publicar. Padrão periódico esconde erro periódico. A verdade só apareceu quando troquei a grade por um rosto assimétrico. Isso vale muito além de telinha de teclado: desconfie do instrumento de medida que “encaixa” certinho no resultado que você queria ver.
A distância entre “funciona na minha máquina” e “alguém confia em rodar” é só disciplina. Teste, CI, doc, nota de segurança. Não é o que faz funcionar — é o que faz durar.

O projeto está no meu GitHub. Se você tem um Attack Shark com telinha e usa Linux, roda lá e me conta se funcionou no seu modelo. E se a hora do seu teclado estiver errada agora, bom — pelo menos pra um modelo, isso já tem conserto.

O teclado chegou de manhã “sem suporte pro Linux”. De madrugada, a telinha que não fazia nada estava com um Rock Lee na tela, mandado pelo terminal, e a hora certa pela primeira vez. Programar é isso. Se você decifrou um hardware teimoso e quer trocar ideia, me chama.
